Къде се намира датчика на коляновия вал?

Датчикът на коляновия вал обикновено се намира в близост до маховика, шайбата на коляновия вал или върху блока на двигателя, като точната му позиция зависи от конструкцията на конкретния мотор.

Този компонент е ключов за работата на двигателя, тъй като подава към ECU информация за позицията и оборотите на коляновия вал, което позволява прецизен контрол върху впръскването на гориво и запалването. При липса или грешка в сигнала могат да се появят проблеми при стартиране, прекъсване или дори невъзможност за запалване.

В следващите редове ще разберете как работи датчикът, къде точно може да бъде разположен и как да разпознаете проблеми с него.

Какво е датчик на колянов вал?

Датчикът на коляновия вал е сензор, който измерва ъгловата позиция и скоростта на въртене на вала. Той подава сигнал към ECU на автомобила и осигурява синхронизирана работа на двигателя.

Сензорът отчита зъби или прорези от импулсен пръстен, разположен на коляновия вал, маховикаили шайбата на коляновия вал. Датчикът е монтиран срещу него и при въртене генерира сигнал, който позволява на ECU да определи положението на коляновия вал.

Съществуват няколко типа датчици, използвани при автомобилните компоненти:

• Индуктивен датчик: Работи чрез промяна в магнитното поле и генерира аналогов сигнал.
• Датчик с ефект на Хол: Създава цифров сигнал чрез ефекта на Хол.
• Магниторезистивендатчик: Използва промяна в съпротивлението при магнитно поле и осигурява по-висока точност.
• Оптичен датчик: Работи със светлинен сигнал и се използва при ограничен брой системи.

Датчикът не управлява двигателя самостоятелно. Той подава информация към ECU, което определя момента на впръскване на гориво и запалване. Без коректен сигнал системата не може да работи правилно.

Каква е функцията му и как работи?

Сигналът от датчика на коляновия вал се използва от блока за управление на двигателя (ECU) за управление на основните процеси в двигателя.

За да генерира този сигнал, датчикът отчита движението на импулсен венец. При въртене се променя магнитното поле около сензора и се създава електрически сигнал.

Начинът на генериране зависи от типа датчик. При индуктивен датчик се създава променливо напрежение, докато при датчик с ефект на Хол сигналът е цифров и остава стабилен дори при ниски обороти.

Блока за управление на двигателя използва получените сигнали от двигателя за следните задачи:

• Впръскване: Определя точния момент за подаване на гориво.
• Запалване: Контролира кога да се генерира искра.
• Обороти: Изчислява скоростта на въртене на двигателя.
• Синхронизация: При наличие на датчик на разпределителния вал ECU сравнява двата сигнала за по-точно управление.

Работата на датчика може да се обобщи така: въртящ се елемент със зъби преминава покрай сензора, който отчита тези импулси и позволява на ECU да определи позицията на коляновия вал.

Къде се намира датчикът според типа двигател?

Местоположението на датчика не зависи само от това дали двигателят е бензинов или дизелов. То се определя от конструкцията на конкретния мотор. Влияние има и разположението на импулсния венец, който сензорът отчита.

При бензинови двигатели датчикът често се намира в предната част на двигателя. Обикновено е близо до шайбата на коляновия вал или ангренажния капак. При други конструкции се поставя по-ниско. В тези случаи е монтиран към блока или камбаната на скоростната кутия, където отчита маховика.

При дизелови двигатели логиката остава същата. Разположението отново зависи от конструкцията. Често се среща монтаж до маховика или в задната част на двигателя. При някои агрегати датчикът се поставя в предната долна част. Там датчикът е разположен в близост до шайбата на коляновия вал и отчита импулсния венец.

Най-често срещаните позиции на този елемент от автомобилните компоненти са:

• Маховик: Монтиран близо до зъбния венец за директно отчитане.
• Шайба на колянов вал: Разположен отпред до демпферната шайба на коляновия вал.
• Блок на двигателя: Поставен ниско или отстрани срещу импулсен венец.

Тези позиции покриват повечето конструкции, но не са универсални за всички автомобили.

За точна локация проверявайте сервизното ръководство или каталог по VIN. Това спестява грешки при диагностика и предотвратява излишно разглобяване.

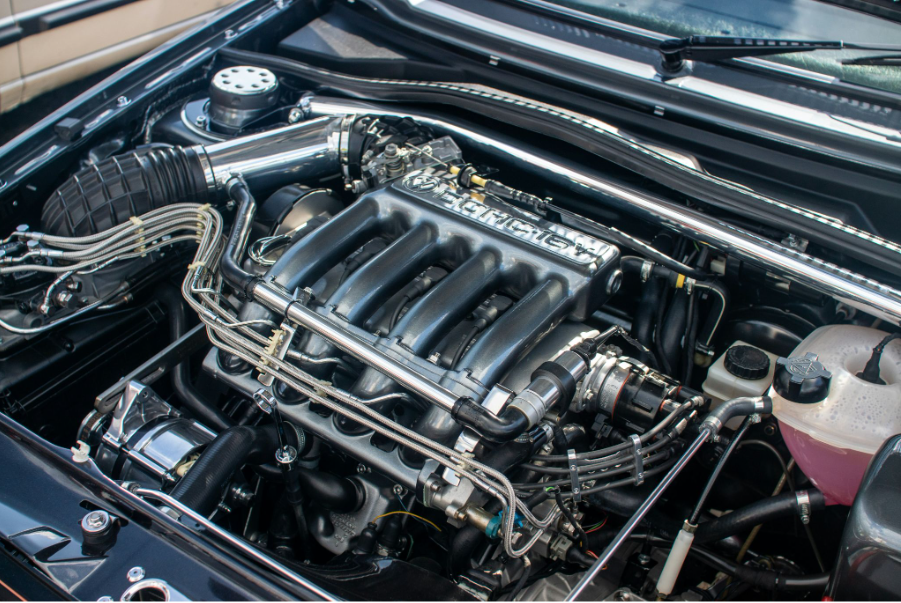

https://unsplash.com/photos/the-engine-compartment-of-a-car-with-the-hood-up-u3RhNe3QJeM

Кои са най-честите причини за повреда?

Повредите при този компонент обикновено са свързани с електрически или механични проблеми. Ето затова ние ще разгледаме в детайл, един от най-често срещаните причини.

Прекъснати или повредени кабели

Скъсан проводник, нарушена изолация или лош контакт водят до прекъсване на сигнала. Това се случва често при вибрации на двигателя или триене в други компоненти. Проблемът може да е периодичен и труден за откриване.

Корозия, влага или проблемна букса

Натрупване на влага или корозия в конектора нарушава електрическата връзка. Това води до нестабилни сигнали и грешки в системата. Често се среща при автомобили, експлоатирани във влажна среда или при условия със сол по пътищата.

Метални частици и замърсяване

Метални частици могат да се натрупат върху сензора, особено при износване на двигателя. Това влияе на отчитането и води до неточен сигнал от датчика. При по-сериозно замърсяване се появяват грешки и нестабилна работа.

Повреден импулсен венец

Ако зъбният венец е износен или счупен, датчикът отчита грешни данни. Това води до неправилна синхронизация и проблеми с датчика, въпреки че самият сензор е в изправност. Често се пропуска при диагностика.

Механично увреждане или проблем с монтажа

Удар, неправилен монтаж или неправилен луфт могат да повредят сензора. Разстоянието между датчика и импулсния венец е критично за точна работа. Дори малко отклонение може да доведе до липса на сигнал.

Точната причина трябва да се установи чрез проверка, преди да се премине към смяна на датчика.

Симптоми на повреден датчик на колянов вал

При повреден датчик се появяват конкретни проблеми в работата на двигателя. Те засягат стартирането, работата и управлението на двигателя.

Двигателят пали трудно или не пали изобщо

Това е един от най-честите проблеми при стартиране. При липса на сигнал от датчика ECU не може да определи позицията на коляновия вал. В някои случаи стартерът върти нормално, но двигателят не запалва.

Двигателят гасне по време на работа

Двигателят може да спре внезапно без предупреждение. Това се случва при прекъсване на сигнала от датчика. Често проблемът се проявява при загрял двигател или при движение с ниски обороти.

Светване на Check Engine грешка

Контролният блок записва код за грешка и активира лампата. Най-често се срещат кодове P0335–P0339 за основния датчик на коляновия вал (Sensor A), а при системи с втори датчик или втори сигнален канал се срещат и кодове P0385–P0389 (Sensor B).

Не всички автомобили обаче разполагат с втори канал – той се използва при някои по-сложни системи за по-висока точност и надеждност. Възможно е да се появи и P0315, ако има проблем със синхронизацията или липсва адаптация след монтаж.

Прекъсване и неравномерна работа

Двигателят работи нестабилно и губи плавност. Това се усеща като вибрации на двигателя и периодично прекъсване, особено при ниски обороти или натоварване.

Причината обикновено е прекъсващ или изкривен сигнал от датчик. Това води до грешно време на запалване и впръскване.

В диагностиката често се наблюдават пропуснати запалвания (misfire) или нестабилен сигнал за оборотите (RPM).

Лошо ускорение и слаба реакция

При подаване на газ двигателят реагира със закъснение и губи мощност. Това се усеща най-силно при изпреварване или натоварване.

Причината е неточен сигнал от датчик, който води до неправилно време на запалване и впръскване. Блока за управление на двигателя може да ограничи мощността и да премине в авариен режим. В диагностиката често се наблюдават нестабилни обороти или липсваща реакция при подаване на газ.

Падане на оборотомера или липса на RPM сигнал

Оборотомерът може да спре да отчита или да показва нула при въртене със стартер. Това може да насочи към липсващ или некоректен сигнал от датчика.

В някои автомобили обаче оборотите се показват едва след запалване, затова този признак не е достатъчен сам по себе си. Трябва да се потвърди с диагностика.

Повишен разход на гориво

Неправилната синхронизация води до неефективно изгаряне и увеличен разход. Това се проявява при нестабилен сигнал от датчикa, който влияе на времето на впръскване.

В резултат се натрупва неизгоряло гориво и се натоварва изпускателната система. В някои случаи може да се усети мирис на гориво или да се наблюдава по-богата смес при диагностика.

При наличие на няколко от тези признаци трябва да се извърши проверка, преди да се пристъпи към ремонт.

Как да проверим дали датчикът на колянов вал е повреден?

Проверката трябва да следва ясен ред, за да избегнете грешна смяна на датчик. Започнете с диагностика и проверете дали има записани кодове за грешка. След това преминете към физическа и електрическа проверка на системата.

Основните стъпки са:

• Диагностика: Сканиране с OBD (On-Board Diagnostics) диагностика за кодове като P0335–P0339.
• Оглед: Проверка на кабели, букса, корозия и механични щети.
• Тест: Измерване с мултицет според типа сензор.
• Сигнал: Проверка на реалната работа на датчика.

Кодовете показват проблем в системата, но не доказват директно дефект в самия сензор. Причината може да е в кабел, букса или импулсен венец.

При електрическа проверка използвайте мултицет, но първо определете типа датчик. Измерване на съпротивление се прилага при индуктивни (двупроводни) датчици.

При датчици с ефект на хол (трипроводни) не се измерва съпротивление, тъй като това може да ги повреди. При тях се проверяват захранване, маса и сигнал, като най-точен резултат се получава с осцилоскоп.

Най-точната проверка е анализ на сигнал от датчика. При индуктивен датчик се очаква променлив сигнал, а при ефект на хол – цифров.

Ако при въртене няма отчетени обороти, това е силен индикатор за проблем в датчика или неговата верига.

https://unsplash.com/photos/a-man-sitting-in-a-car-using-a-laptop-computer-dSosKR6g-W8

Кога се налага смяна на датчик на колянов вал и можем ли сами?

Смяна на датчика се налага при потвърден дефект, нестабилен или липсващ сигнал и повтарящи се грешки в системата. Често се наблюдават проблеми при стартиране, гаснене или липса на палене.

Преди да преминете към смяна, проверете дали проблемът не идва от кабел или букса. Повреда в свързващите елементи може да създаде същите проблеми с датчика без самият сензор да е дефектен.

Смяната е възможна в домашни условия, ако датчикът е лесно достъпен и не изисква демонтаж на други компоненти.

Инструкции за смяна:

• Подготовка: Осигуряване на достъп до датчика.
• Разкачане: Изключване на буксата.
• Демонтаж: Сваляне на фиксиращия болт.
• Изваждане: Премахване на стария датчик.
• Монтаж: Поставяне на новия компонент.
• Свързване: Възстановяване на връзките.

Процедурата е сравнително проста, но при някои автомобили достъпът е ограничен и изисква демонтаж на други части. В такива случаи рискът от грешка е по-висок.

Можете да извършите смяната сами, ако имате базови умения и информация за конкретния модел. Ако датчикът е труднодостъпен или диагнозата не е сигурна, по-добре се обърнете към сервиз.

При някои модели след монтаж на датчик се изисква адаптация на коляновия вал. Ако тя не се извърши, може да се появи грешка P0315 и да останат проблеми в работата на двигателя.

Датчикът на коляновия вал е ключов елемент за правилната работа на двигателя, защото осигурява точен сигнал към ECU. При повреда се появяват проблеми като труден старт, гаснене или нестабилна работа на двигателя.

Разположението му варира според двигателя и не може да се определи по общо правило. За точна диагностика и монтаж винаги проверявайте конкретния модел по код или VIN.

https://unsplash.com/photos/man-holding-open-wide-car-trunk-2K_-PG95qlI

Заключение

Датчикът на коляновия вал е ключов компонент за правилната работа и синхронизацията на двигателя. Той осигурява критична информация за позицията и оборотите, без която ECU не може да управлява точно впръскването и запалването. При проблем с датчика се появяват симптоми като труден старт, гаснене, нестабилна работа и записани грешки в системата.

Местоположението му варира според конструкцията на двигателя, затова винаги е важно да се провери конкретният модел по код или VIN. При съмнение за повреда е препоръчително да се извърши пълна диагностика, тъй като проблемът не винаги е в самия датчик, а може да бъде в кабели, букси или импулсния венец.

Навременната проверка и правилната диагностика спестяват излишни ремонти и гарантират надеждната работа на двигателя.

Често задавани въпроси

Може ли дефектен датчик на колянов вал да не дава грешка?

Да, възможно е. При нестабилен сигнал системата може да запише временна (pending) грешка, която не активира лампата. Ако се проверяват само потвърдени кодове, проблемът може да остане незабелязан.

Може ли да се кара без датчик на колянов вал?

В повечето случаи не. Датчикът на коляновия вал е основният източник на информация за позицията и оборотите и без него двигателят обикновено няма да запали или ще изгасне.

При някои специфични системи са възможни ограничени изключения, но те зависят от конкретната конструкция и не са типични за повечето автомобили.

Какви грешки дава датчик на колянов вал (OBD кодове)?

Най-често се срещат кодове P0335–P0339 за основния сигнал. При системи с втори канал се използват и кодове P0385–P0389. Те показват проблем в системата, но не означават автоматично дефект в самия датчик.
